產品中心

其他變壓器

產品介紹：

一、非晶合金變壓器

非晶合金變壓器是以非晶態金屬為鐵芯材料的一種新型變壓器。非晶合金鐵芯具有較高的飽和磁感應強度、低矯頑

力、超低損耗、低勵磁電流和良好的溫度穩定性。非晶合金變壓器與硅鋼S9系列變壓器相比空載損耗下降70-80%，

空載電流下降50%，節能效果十分明顯，是一種綠色環保性的高效節能變壓器。

主要特點與技術參數：

●鐵芯采用三相四框五柱式結構;
●采用Dyn11連接組別，有利于減少電網諧波影響，改善供電質量;
●變壓器油箱采用密封式結構，運行可靠，免維修:
●空載損耗僅為S9型變壓器之20%左右，空載電流約為S9型變壓器之50%。

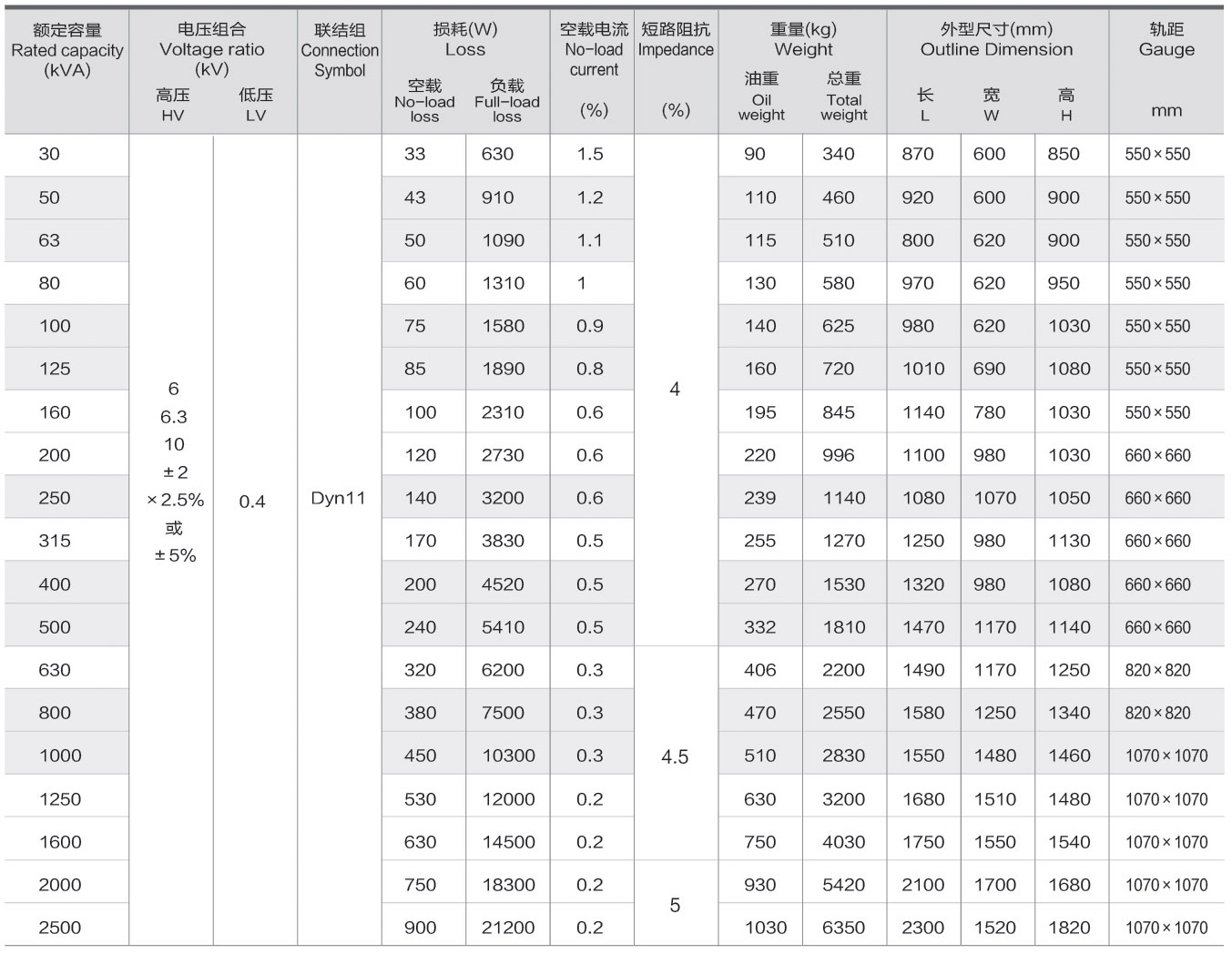

S(B)H15-30-2500/10系列三相非晶合金變壓器

二、調容變壓器

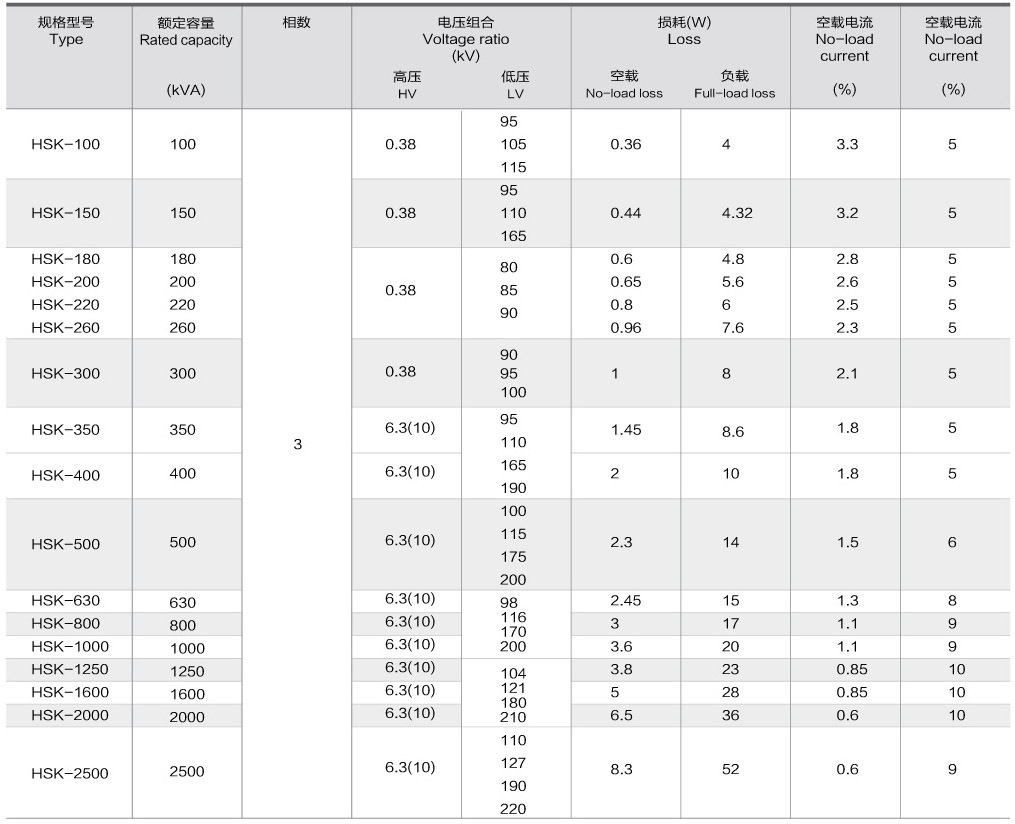

三、整流變壓器

整流變壓器在技術上吸收了國內外同行業成功的經驗，自行研發了各類型號產品以滿足不同的客戶需求。產品有單

相、三相、三相五柱、六相和十二相。產品的技術性能處于國內先進水平?？筛鶕?jù)客戶的各種特殊要求進行設計制

造各種結構形式的產品。
●主要生產工藝和特點:
1.材料上采用了高性能的硅鋼片及高質量的無氧銅線，在生產技術上采取了先進的線圈分相整體套裝技術。
2.鐵心采用五級步進疊裝方式，引線冷壓焊接技術，油箱密封面精密加工等技術。

四、電爐變壓器

公司生產的電爐變壓器能有效地提高冶煉效率、降低綜合電力消耗并加強了運行可靠性，各項性能指標均達到國內

先進水平。
●主要生產工藝和特點:
1、鐵芯均采用優質冷軋取向硅鋼片，鐵芯疊裝采用全斜接縫多級步進工藝，鐵芯夾緊裝置采用拉板壓釘結構，器

身裝配采用六個方向十點定位措施。
2、線圈采用高純度半硬無氧銅紙包扁線繞制，匝絕緣采用優質絕緣紙板。內線圈直接繞制在絕緣筒上，所有線圈

均采用內外撐條，線圈總裝采用同步頂升系統。
3、油箱采用折板式平頂油箱。中小容量電爐變壓器的冷卻系統采用片式散熱器，中大型容量電爐變壓器的冷卻系

統采用分體組合式強迫油循環冷卻器。

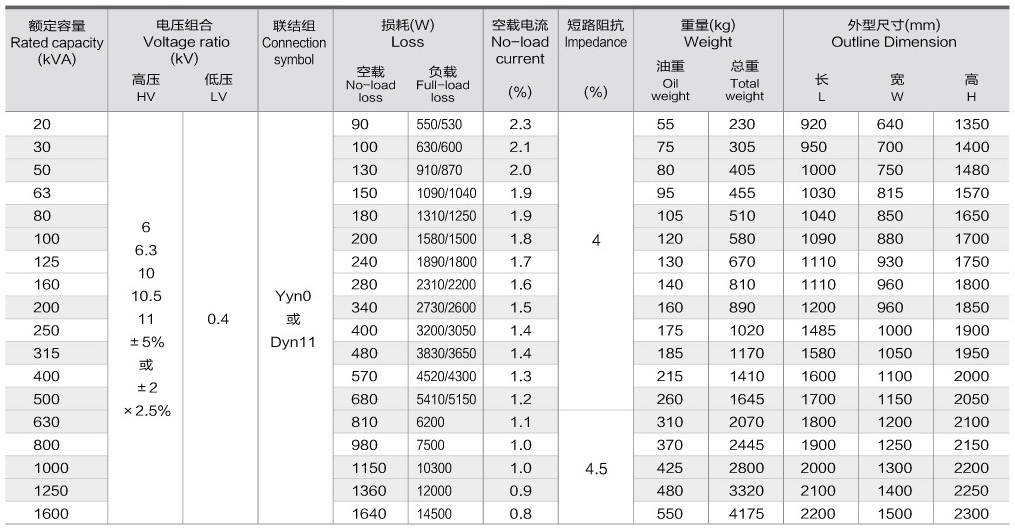

五、S11-M.d系列地下式配電變壓器

地下式配電變壓器是一種可以安裝在地坑中，并能滿足單環網高壓供電需要的變壓器，適用于道路、橋梁、機場、

隧道等長距離、小負荷高壓輸出系統。

●產品標準
GB16927-1997 高電壓試驗技術
GB1094.1-1996 電力變壓器
GB7328-1987 變壓器和電抗器的聲級測定
GB/T6451-2008 三相油浸式電力變壓器技術參數和要求
GB4208-2008 外殼防護等級
JB/T501-2006 電力變莊器試驗導測
JB/T10544-2006 地下式變壓器

主要特點與技術參數：Main functions and characters

●正常使用條件
·戶外地坑中、隧道內洞壁式地坑中
·海拔不超過 1000M
·最高環境氣溫 +40℃
·最低氣溫 -25℃
·地坑運行條件:滿足水浸超過變壓器頂蓋平面1米,運行可達120天
注:根據用戶需求，環網型地理式變壓器可增加四位置負荷開關，終端型地埋式變壓器可增加二位置負荷開關。
●性能特點
a、高壓進線采用二個(一進一出)三相一體化插拔式高壓電纜連接器;
b、低壓出線采用三相四線一體化插拔式低壓電器連接器;
c、高壓側裝有限流熔斷器保護;
d、箱體采用A3型鋼并作特殊防護處理;
e、防護等級為IP68，在一段時間內可以全部浸沒在水中運行，可達120天;
f、在地坑中運行時的升限值符合GB1094.4-1996的要求。

六、預裝式變電站

產品符合GB17467-2010《高壓/低壓預裝式變電站》和IEC1330等標準。ZB型箱式變電站俗稱歐式箱變，作為一種

新型供配電裝置，它比傳統上建變電站具有許多優越性。由于它體積小，占地面積小，結構緊湊，便于搬遷，因而

大大縮短了基建的周期和占地面積，也減少了基建費用。同時，箱式變電站現場安裝簡單，供電迅速，設備維修簡

單無須專人值守，特別是它可以深入負荷中心，對提高供電質量，減少電能損失，增強供電的可靠性以及對配電網

絡改選都是十分重要的。

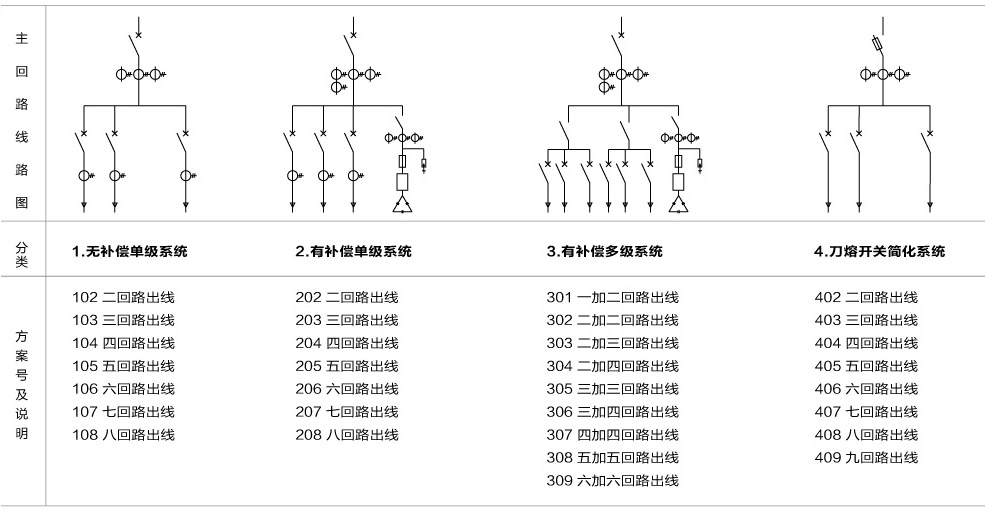

ZB型變電站由高壓開關柜，低壓配電屏，配電變壓器及外殼四部分組合而成，高壓有空氣、真空、SF6負荷開關;

變壓器為干式變壓器或油浸式變壓器。箱體采用了良好的隔熱通風結構，外觀美觀大方，隔熱性能良好，且箱體

設有上下通風的風道，戶外太陽輻射對變壓器室及高低壓室造成的溫升可減小到最低限度。箱體內可裝設溫控強

迫通風裝置以及溫度自動控制裝置。各獨立單元裝設完善的控制，保護，帶電顯示和照明系統。

七、組合式變壓器

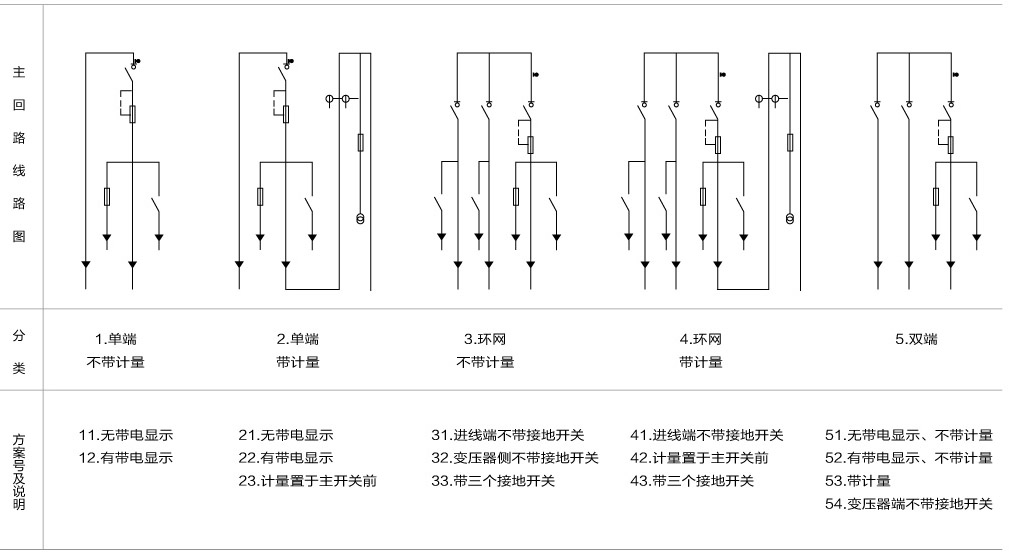

我廠生產的組合式變壓器(俗稱美式箱變)是一種將變壓器器身、開關設備、熔斷器、分接開關及相關輔助設備進

行組合的變壓器、高壓接線方案有終端型、環網型，能適應各種供電系統的要求。而且具有結構緊湊、體積小、

占地省、投資少、安裝快等優點。既可用于戶內，又可用于戶外，廣泛適用于居民小區、機場、高層建筑、商業

中心、廠礦、企業、醫院、學校等各種場合，可最大年易度地深入負荷中心，提高供電質量。并能滿足用戶電能

計置，無功補償、低壓分路等各種配制要求，使用方便靈活。

●全絕緣結構及連鎖裝置，確保人身安全;
●全密封結構，根除油質劣化，延長使用壽命:
●負荷開關具有三相連動特點，有效地減小了鐵磁共振;
●采用雙熔絲保護，確保系統簡單、方便、經濟、可靠安全運行;
●有硅鋼片鐵芯、非晶合金鐵芯、卷鐵芯等，損耗低、噪聲小、箱體不發熱;
●高壓進線采用肘型電纜插頭，可操作200A負荷電流，緊急情況下可作負荷開關操作，并且具有隔離開關的特點;
●體積小，僅為同容量歐式箱變的1/3左右。

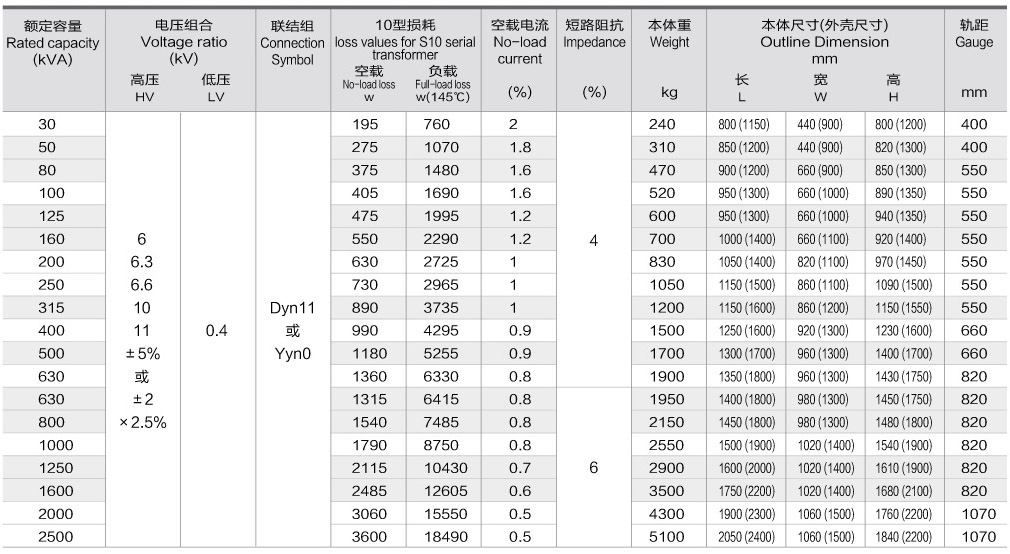

組合式變壓器

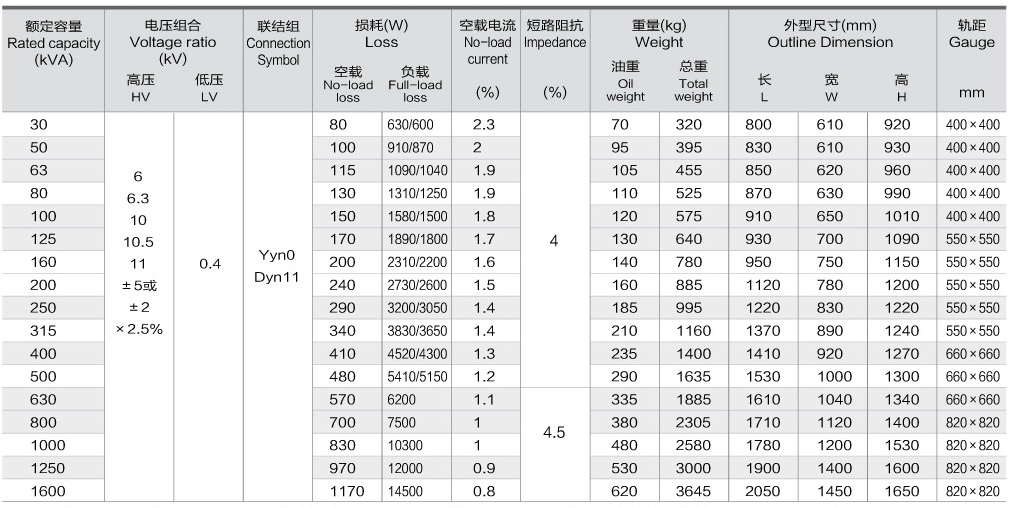

組合式變壓器絕緣水平

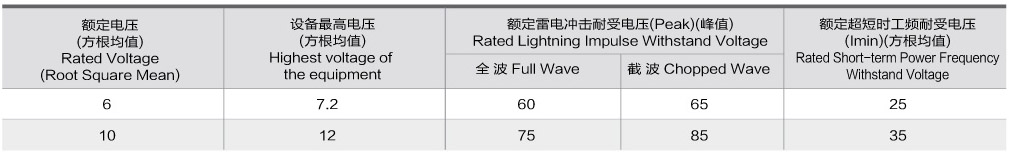

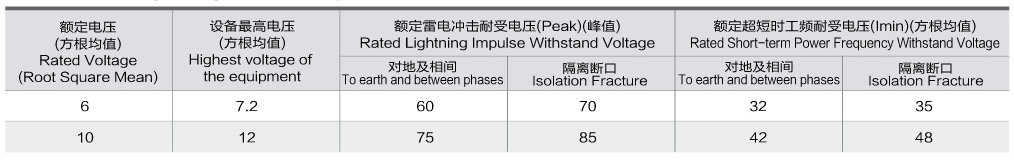

高壓電器元件絕緣水平

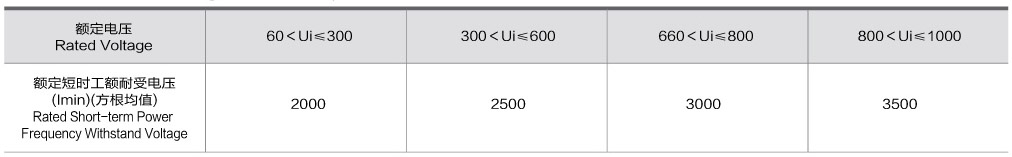

低壓電器元件絕緣水平

八、H級浸漬式干式變壓器

●熱壽命長，過載運行能力強，在120%額定容量下長期過載運行，無強迫風冷下可長期滿負荷運行;
●極高的安全及阻燃性能，在800℃的高溫長時燃燒下無煙霧產生;
●極強的抗熱沖擊能力〔可以在-50℃下立即加滿負荷);
●防水密封性好，優異的憎水性、防潮性;
●壽命期后可以輕易將絕緣材料和銅線分離回收利用，不污染環境。

浸漬式h級絕緣10kV級無勵磁調壓配電變壓器
